有機溶劑萃取裝置是一種用於從混合物（如水相、植物提取液、反應液或工業廢液）中選擇性分離目標有機或無機成分的實驗或工業設備 ，其核心原理是利用目標物質在兩種互不相溶溶劑（通常為水相與有機相）中溶解度的差異實現高效分離與富集。該裝置廣泛應用於化學 、制藥 、環境監測、食品分析 、冶金及生物工程等領域 ，是實驗室研究和工業化生產中不可少的關鍵設備。

　　根據操作方式和規模，有機溶劑萃取裝置可分為手動分液漏斗 、自動液液萃取儀、連續萃取器及大型多級逆流萃取塔等類型。實驗室常用的小型裝置多采用密閉振蕩或磁力攪拌方式 ，配合高精度控溫與定時功能，確保萃取過程安全 、重復性好；而工業級裝置則常集成多級混合-澄清單元，通過泵送系統實現連續進料 、相分離與溶劑回收 ，大幅提升處理效率和溶劑利用率。

　　有機溶劑萃取裝置的組成部分：

　　一、基礎連續萃取裝置

　　基礎連續萃取裝置通常由萃取器 、燒瓶和冷凝器三部分組成
，適用於分配比較小的溶質的萃取。

　　萃取器：是樣品溶液和有機溶劑混合併進行萃取的部分。根據有機溶劑與水的密度差異，萃取器的設計有所不同 。例如，當有機溶劑比水輕時 ，萃取器可能包含細長玻璃漏斗管、細孔玻璃板等結構，用於分散溶劑形成細滴流進樣品中；當有機溶劑比水重時 ，萃取器可能採用玻璃圓筒等結構 ，使溶劑流經樣品水相層後沈至底部 。

　　燒瓶：既作萃取液接受器，也是萃取劑的蒸發器。

　　冷凝器：將萃取劑蒸氣冷凝後回滴到萃取器中，進行下一級萃取。

　　二、液-液萃取裝置

　　液-液萃取裝置用於兩種互不相溶（或微溶）的液體之間的萃取 ，其結構通常包括以下部分：

　　萃取器 ：是核心部分，常見的有分液漏斗 、旋轉蒸發器 、萃取瓶等形式。內部具有液體收集區和液體釋放區 ，用於容納待萃取的混合液與萃取劑
，並使兩者充分接觸進行萃取分離
。

　　攪拌器 ：通過攪拌促使液滴破碎和均勻混合，加快相間的傳質過程，提高萃取效率。常見的攪拌器類型有機械攪拌器、磁力攪拌器等 。

　　溶液泵 ：能夠在一定壓力下將萃取液、廢液等輸送到各個系統中 ，保證萃取過程中液體的正常流動和循環。例如離心泵、螺桿泵等循環泵都可作為溶液泵使用。

　　分離器：用於將萃取後的兩種液體進行分離 ，通常採用離心分離或重力分離等方式 。常見的分離器有離心分離器、重力分離器 、分液漏斗等。

　　其他輔助部件：如分相傳感器（實時監測萃取後液體的分相情況）、進樣針（負責將樣品準確地引入萃取裝置中）、進樣室（為樣品提供暫時儲存和預處理的空間）、溫控系統（將樣品以恆定的溫度加熱，保證萃取過程的穩定性和重復性）、控制器（自動化地控制萃取過程） 、操作界面（方便設置參數 、查看運行狀態和數據等）、收集瓶（收集經過萃取和分離後的目標液體） 、過濾器（對萃取後的液體進行過濾，去除其中的雜質或固體顆粒）等 。

　　三 、微分半連續固液萃取設備

　　微分半連續固液萃取器是一類固定床固液接觸設備，主要是一個萃取塔，常見的典型設備結構包括 ：

　　多層填料萃取塔：塔內裝有適宜的填料 ，輕液相由塔底進入，從塔頂排出 ；重液相由塔頂進入 ，由塔底排出 。萃取操作時連續相充滿整個塔中，分散相由分布器分散成液滴進入填料層，並與連續相接觸傳質 。

　　多級攪拌萃取塔 ：通過多級攪拌促進液相間的混合和傳質。

　　轉盤萃取塔：在塔體內壁的面上按一定間距安裝有若干個環形擋板（固定環），將塔內分成若干個小空間 。兩個固定環之間安裝一轉盤，轉盤固定在中心軸上。萃取操作時，轉盤隨中心軸高速旋轉，液體產生的剪力使分散相破裂成許多細小液滴 ，並使液相中產生強烈的渦旋運動 ，增大相際接觸面積和傳質系數
。

　　四 、快速溶劑萃取裝置

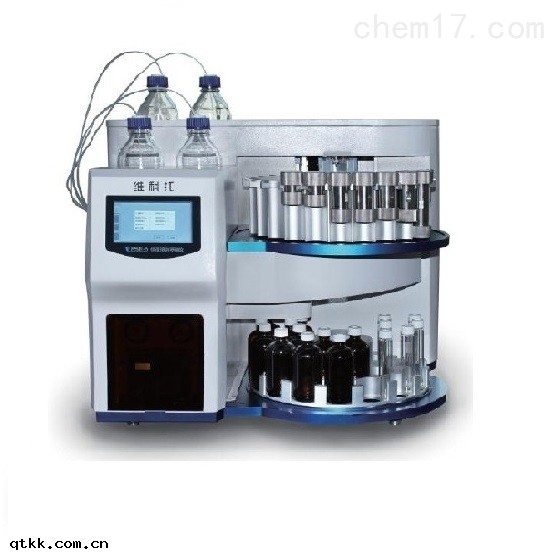

　　快速溶劑萃取裝置是一種通過高溫高壓加速溶劑滲透效率的全自動化分析儀器，其核心結構包含溶劑預熱裝置 、壓力控制單元和智能溫控系統 。裝置採用可分離式設計，配備反向加壓裝置與柔性囊式內膽結構 。其結構組成如下 ：

　　控制主機：集成溶劑預熱裝置 、雙路溫控模塊（含加熱器與制冷器）以及觸摸式控制面板。

　　溶劑萃取裝置：包含支撐托架 、冷凝回收單元和帶防爆設計的收納底座。主體與萃取瓶採用硬質不鏽鋼外殼與聚四氟乙烯柔性內膽雙層結構。
